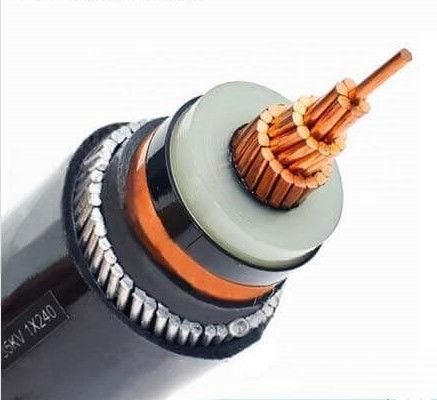

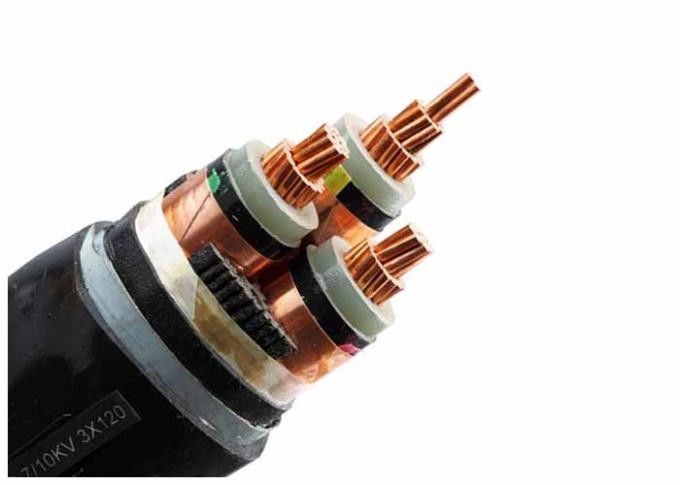

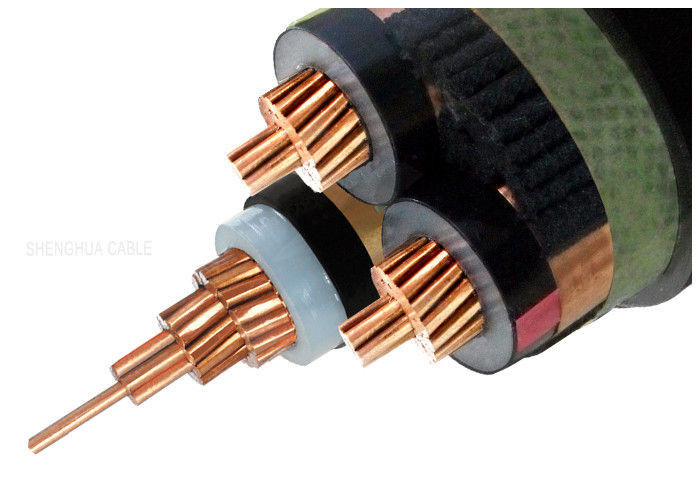

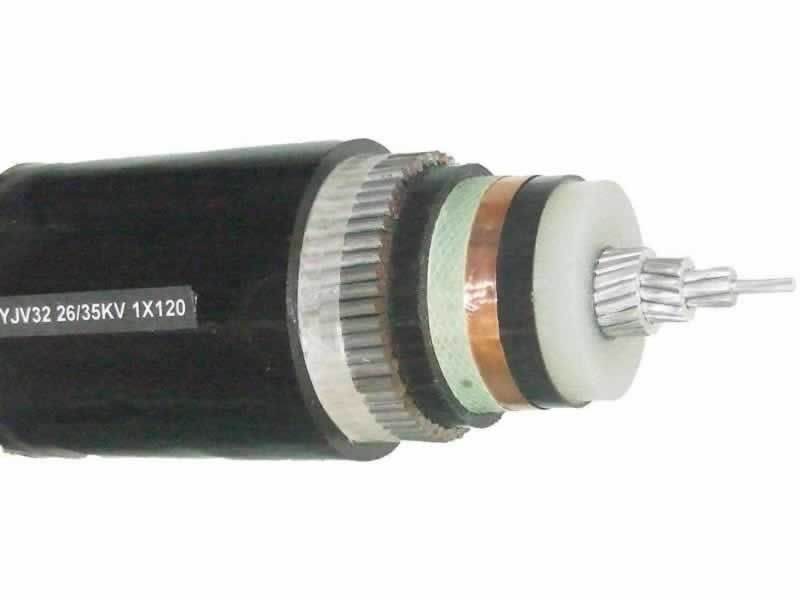

Cabo subterrâneo da tensão média de AWA 1000mm2, cabo do núcleo XLPE do milivolt 3

cabo do xlpe do núcleo do milivolt 3

cabo blindado de alumínio do xlpe 1000mm2

cabo subterrâneo da tensão 1000mm2 média

Lugar de origem:

CHINA

Marca:

OEM

Certificação:

ISO/RoHS/CE

Contacte-nos

Solicite um orçamento

Cabo subterrâneo da tensão média de AWA 1000mm2, cabo do núcleo XLPE do milivolt 3

Product Details

CONDUTOR:

Cobre recozido ou alumínio tirado duro

Material de isolação:

Polietileno ligado (XLPE)

Tipo blindado:

DSTA/SWA/AWA ou Unarmoured

Bainha:

Cloreto de Polyvinyl (PVC)

Padrão:

RUÍDO DO IEC ASTM DAS BS, IEC 60502-2, GB12706, IEC60228

Cor:

Preto ou como a exigência

Packing:

cilindro do De madeira-aço, cilindro de aço, cilindro de madeira

Requiremets especial:

Fireresistant, chama - o retardador, baixo halogênio do fumo livra

Aplicação:

Distribuição subterrânea, da construção, a industrial, de poder e linha de transmissão

tensão avaliado:

3.6/6kv a 26/35kv

Destacar:

cabo do xlpe do núcleo do milivolt 3

cabo blindado de alumínio do xlpe 1000mm2

cabo subterrâneo da tensão 1000mm2 média

Payment & Shipping Terms

Quantidade de ordem mínima

200 medidores

Preço

negotiable

Detalhes da embalagem

pacote padrão da exportação

Tempo de entrega

15-20 dias ou negociações de trabalho

Termos de pagamento

T/T, L/C, D/P, união ocidental, Paypal, pagamentos seguros

Habilidade da fonte

50000meters pela semana

Núcleo 3x1 de alumínio ligado transversal do cabo distribuidor de corrente do polietileno 95mm2 milivolt

Obter o Melhor Preço

Única isolação do EPR do cabo distribuidor de corrente do núcleo 35KV 250mm2 milivolt para circuitos do alimentador

Obter o Melhor Preço

Bainha de cobre do PVC do cabo distribuidor de corrente 750mm2 do condutor 69kV milivolt

Obter o Melhor Preço

Halogênio isolado XLPE do fumo do cabo distribuidor de corrente de 800mm2 12KV milivolt baixo livre

Obter o Melhor Preço

Contacte-nos

Contacte Agora

Product Description

1000mm2 1 cabo distribuidor de corrente do milivolt do núcleo do núcleo 3/cabo subterrâneo tensão média

CONSTRUÇÃO MÉDIA DO CABO DISTRIBUIDOR DE CORRENTE DA TENSÃO

1. CONDUTOR

– Classe de cobre desencapada 2 a IEC 60228, círculo, encalhado multiwire e compacto

2. TELA DE CONDUTOR

– Revestimento decondução interno

3. ISOLAÇÃO

– Isolação do núcleo do polietileno ligado (XLPE)

4. TELA DE ISOLAÇÃO

– Camada condutora exterior expulsa e soldada permanentemente com a isolação do núcleo

tipo decondução
– Sobre a camada decondução exterior, uma fita semiconducting deve ser usada.

5. TELA DO METAL

– fitas de cobre helicoidal com uma espessura mínima de 0,1 milímetros.

Separador
– Sobre a tela assim como sob a bainha exterior, uma camada de separação deve ser usada (por exemplo gravação).

6. BAINHA

– Bainha exterior do composto do PVC

Cabo subterrâneo da tensão média de AWA 1000mm2, cabo do núcleo XLPE do milivolt 3 0

CARACTERÍSTICAS MÉDIAS DO CABO DISTRIBUIDOR DE CORRENTE DA TENSÃO

Características da construção
Forma do condutor	Circular encalhada (RM)
Sem chumbo	Sim
Isolação	XLPE
Tela	fita de cobre
Material do fundamento	Fita da separação
Bainha exterior	PVC
Características do uso
Empacotamento	Cilindro de madeira de aço
Temperatura mínima da instalação	-20 °C
Temperatura máxima do condutor no serviço	°C 90
Procurar um caminho mais curto a temperatura máxima do condutor	°C 250
Fator de dobra ao colocar	cabo do núcleo de 20 x D único cabo do multi-núcleo de 15 x D

A tensão média XLPE isolou tipos do cabo distribuidor de corrente
Tipos de cabo do milivolt	Descrição	Núcleos	Área de seção de Nomi (milímetro²)
Cu ou Al/XLPE/PVC	o núcleo de cobre ou de alumínio, xlpe isolado, pvc revestiu, cabo elétrico	1 núcleo núcleo 3	25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800, 1000
Cu ou Al/XLPE/STA/PVC	o núcleo de cobre ou de alumínio, xlpe isolou, a fita de aço blindada, pvc revestiu, cabo elétrico
Cu ou Al/XLPE/SWA/PVC	o núcleo de cobre ou de alumínio, xlpe isolado, fio de aço blindado, pvc revestiu, cabo elétrico

cabo distribuidor de corrente médio da tensão

1 DADOS DO CABO DISTRIBUIDOR DE CORRENTE DO NÚCLEO 12/20KV

No. dos núcleos e da cruz - segundo.	Operação tensão máximo.	Substantivo tensão U0/U	Isolação espessura	Bainha espessura Substantivo valor	Ø exterior aproximadamente.	peso aproximadamente.	Avaliações atuais no ar 30℃	As avaliações atuais enterraram 20℃	resistência máxima da C.C. em 20℃
milímetro do ²	quilovolt	quilovolt	milímetro	milímetro	milímetro	quilograma/quilômetro			Ω/km
1 x 35	24	12/ 20	5,5	1,8	24,9	860	205	190	0,52
1 x 50	24	12/ 20	5,5	1,8	26,4	1138	245	225	0,39
1 x 70	24	12/ 20	5,5	1,9	28,1	1281	305	275	0,27
1 x 95	24	12/ 20	5,5	1,9	29,9	1570	370	330	0,19
1 x 120	24	12/ 20	5,5	2,0	31,3	1839	430	375	0,15
1 x 150	24	12/ 20	5,5	2,0	33,1	2174	490	425	0,12
1 x 185	24	12/ 20	5,5	2,1	34,7	2540	560	480	0,10
1 x 240	24	12/ 20	5,5	2,2	37,1	3120	665	555	0,08
1 x 300	24	12/ 20	5,5	2,2	39,5	3746	765	630	0,06
1 X.400	24	12/ 20	5,5	2,3	44,1	4863	890	725	0,05
1 X.500	24	12/ 20	5,5	2,4	47,6	5905	1030	825	0,04
1 x 630	24	12/ 20	5,5	2,5	51,3	7220	1190	940	0,03

3 DADOS DO CABO DISTRIBUIDOR DE CORRENTE DO NÚCLEO 12/20KV

No.cores x cruz-segundo.	Operação tensão máximo.	Substantivo tensão U0/U	Isolação espessura	Bainha espessura Substantivo valor	Ø exterior aproximadamente.	peso aproximadamente.	Avaliações atuais no ar 30℃	As avaliações atuais enterraram 20℃	resistência máxima da C.C. em 20℃
milímetro do ²	quilovolt	quilovolt	milímetro	milímetro	milímetro	quilograma/quilômetro			Ω/km
3 x 35	24	12/20	5,5	2,6	52,5	3023	155	185	0,52
3 x 50	24	12/20	5,5	2,7	55,5	3891	180	218	0,39
3 x 70	24	12/20	5,5	2,8	59,3	4396	223	267	0,27
3 x 95	24	12/20	5,5	3,0	63	5264	271	318	0,19
3 x 120	24	12/20	5,5	3,1	66,2	6190	312	363	0,15
3 x 150	24	12/20	5,5	3,2	69,8	7240	363	417	0,12
3 x 185	24	12/20	5,5	3,3	73,7	8499	404	460	0,1
3 x 240	24	12/20	5,5	3,5	78,6	10353	471	531	0,08
3 x 300	24	12/20	5,5	3,6	83,8	12328	536	596	0,06
X.400 3	24	12/20	5,5	3,8	93,6	15921	630	684	0,05
