Lugar de origem: | CHINA |
---|---|
Marca: | OEM |
Certificação: | ISO/RoHS/CE |
Quantidade de ordem mínima: | 200 medidores |
Preço: | Negotiation |
Detalhes da embalagem: | pacote padrão da exportação |
Tempo de entrega: | 15-20 dias ou negociações de trabalho |
Termos de pagamento: | T/T, L/C, D/P, união ocidental, Paypal, pagamentos seguros |
Habilidade da fonte: | 50000meters pela semana |
CONDUTOR: | A classe 2 encalhou o condutor de cobre | Tela de condutor: | XLPE Semi-condutor |
---|---|---|---|
Isolação: | XLPE | Tela de isolação: | XLPE Semi-condutor |
Tela metálica: | Tela de cobre individual ou total da fita | Enchimento: | Fibra do Terephthalate de polietileno |
separador: | Fita obrigatória | Armadura: | Único núcleo: Multi-núcleo de AWA (fio de alumínio blindado): SWA (fio de aço blindado) |
Bainha: | LSZH | ||
Realçar: | 3 core SWA outdoor extension cord,50mm2 underground power cable,50mm2 MV Power Cable |

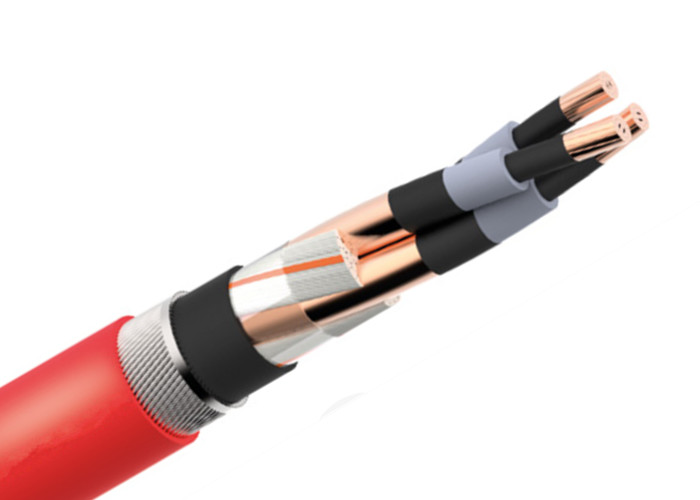

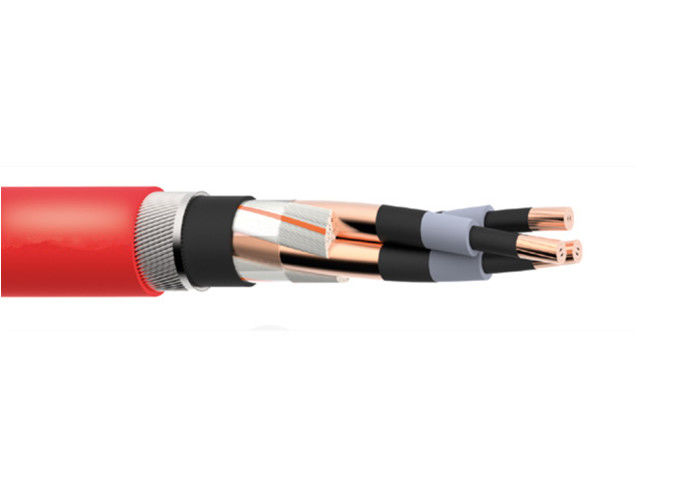

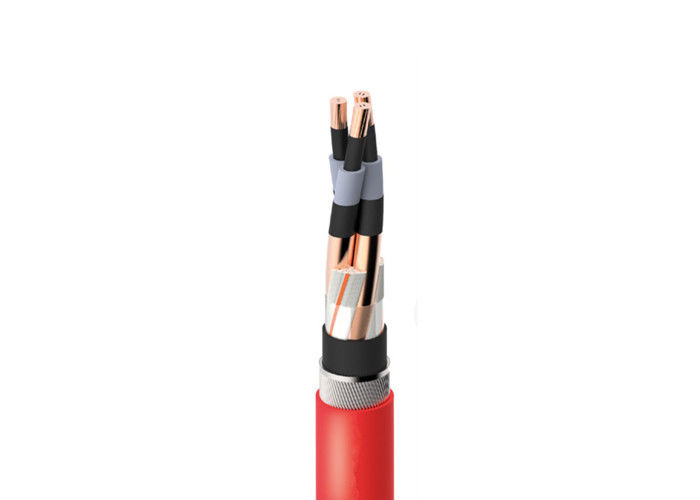

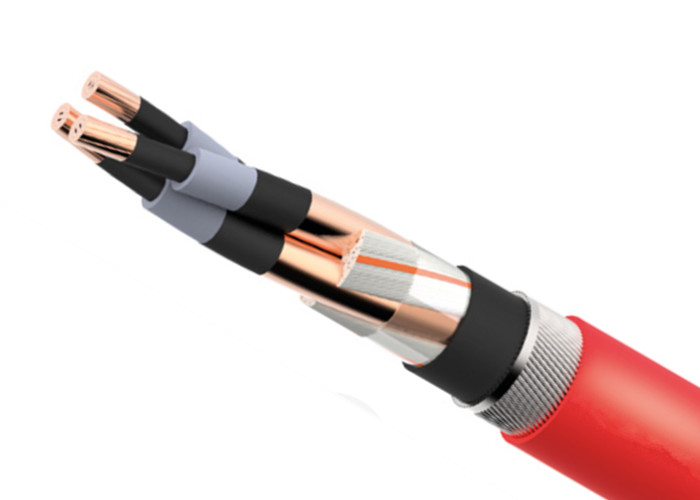

Cabos distribuidores de corrente subterrâneos do milivolt do núcleo da bainha 50mm2 70mm2 3 de LSZH
APLICAÇÃO
Cabos distribuidores de corrente para redes do poder, subterrâneos e na canalização de cabo, nas instalações com ameaça potencial à vida e no equipamento no caso do fogo, do fumo e das emissões tóxicas das emanações.

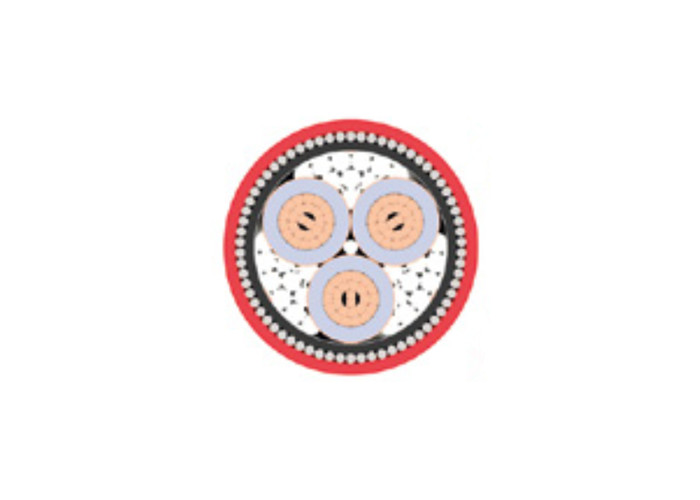

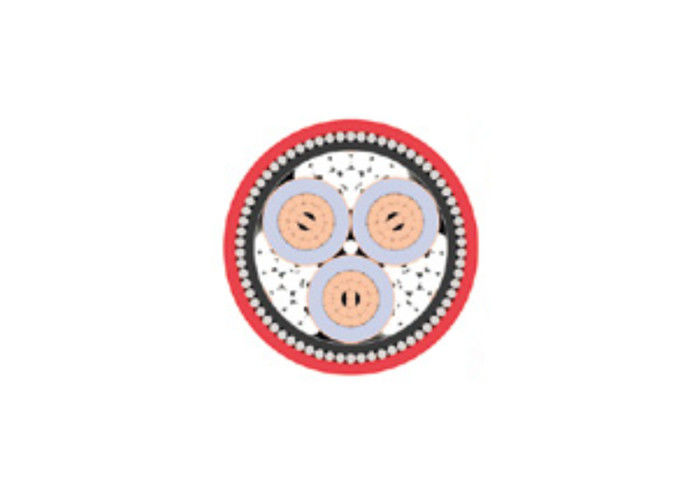

CONSTRUÇÃO
Condutor
A classe 2 encalhou o condutor de cobre de acordo com EN 60228 das BS
(previamente BS 6360)
Maestro Screen
XLPE Semi-condutor (polietileno ligado)
Isolação
Tipo GP8 de XLPE (polietileno ligado) de acordo com
BS 7655
Tela de isolação
XLPE Semi-condutor (polietileno ligado)
Tela metálica
Tela de cobre individual ou total da fita de acordo com BS 7835
Enchimento
Fibra do ANIMAL DE ESTIMAÇÃO (Terephthalate de polietileno)
Separador
Fita obrigatória
Fundamento
LSZH (halogênio zero do baixo fumo)
Armadura
Único núcleo: AWA (fio de alumínio blindado)
Multi-núcleo: SWA (fio de aço blindado)
Bainha
LSZH (halogênio zero do baixo fumo)
CARACTERÍSTICAS
Avaliação da tensão (Uo/U) (Um)
19/33 (36) de quilovolts
Avaliação da temperatura
Fixado: 0°C a +90°C
Características da combustão:
Índice do oxigênio: 35
0,5% HCL de acordo com EN 50267-2-1 das BS
Baixa classificação do fumo baseada no teste do cubo 3metre.
Os cabos completos cumprem com as exigências do teste de fogo
EN 50266-2-4 DAS BS
Raio de curvatura mínimo
Único núcleo - fixado: diâmetro total de 15 x
núcleo 3 - fixo: diâmetro total de 12 x
(Único macacão do diâmetro total do núcleo 12 x 3 do núcleo 10 x e
diâmetro onde as curvaturas são posicionadas junto a uma junção ou
terminações contanto que a dobra é controlada com cuidado
pelo uso de um anterior)
Cor da bainha
Vermelho, preto
DIMENSÕES
NO. DE NÚCLEOS |
CRUZ NOMINAL ÁREA SECIONAL milímetro do ² |
DIÂMETRO NOMINAL | PESO NOMINAL kg/km |
||
Sob a armadura milímetro |
Sobre a armadura milímetro |
Total milímetro |
|||
1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3 |
70 95 120 150 185 240 300 400 500 630 800 1000 50 70 95 120 150 185 240 300 400 |
32,6 34,3 35,9 37,5 39,3 41,7 44,2 47,3 50,5 54,2 60,5 65 65,1 68,8 72,6 76,3 79,3 83,4 88,8 93,9 100,8 |
36,6 38,3 39,9 42,5 44,3 46,7 49,2 52,3 55,5 59,2 65,5 70 71,4 75,1 78,9 82,6 85,6 89,7 95,1 100,2 107,1 |
41 42,9 44,5 47,3 49,3 51,7 54,4 57,7 61,1 65 71,6 76,5 78,2 82,1 86,1 90 93,2 97,5 103,3 108,8 116,1 |
2300 2650 3000 3500 4000 4650 5450 6350 7600 9150 11100 13400 9150 10300 11600 12800 14050 15650 18200 21100 24200 |
CONDUTORES
Classifique 2 condutores encalhados para únicos cabos do núcleo e do Multi-núcleo
CRUZ NOMINAL ÁREA SECIONAL milímetro do ² |
NO. MÍNIMO DOS FIOS NO CONDUTOR | RESISTÊNCIA MÁXIMA DE CONDUTOR em 20ºC |
|||||
Circular | Circular comprimida | Dado forma | Condutor de cobre recozido | ||||
Cu | Al | Cu | Al | Cu | Al | Fios lisos ohms/km |
|
70 95 120 150 185 240 300 400 500 630 800 1000 |
19 19 37 37 37 37 61 61 61 91 91 91 |
19 19 37 37 37 37 61 61 61 91 91 91 |
12 15 18 18 30 34 34 53 53 53 53 53 |
12 15 15 15 30 30 30 53 53 53 53 53 |
12 15 18 18 30 34 34 53 53 53 - - |
12 15 15 15 30 30 30 53 53 53 - - |
0,268 0,193 0,153 0,124 0,0991 0,0754 0,0601 0,047 0,0366 0,0283 0,0221 0,0176 |
CARACTERÍSTICAS ELÉTRICAS
Condutores de cobre (cabos blindados isolados de acordo com BS 7835)
Capacidade de carga atual
NO. DE NÚCLEOS |
CRUZ NOMINAL ÁREA SECIONAL milímetro do ² |
AVALIAÇÃO ATUAL CONTÍNUA | |||||
Na terra Ampères |
Nos canais Ampères |
No ar Ampères |
|||||
Trefoil | Plano | Trefoil | Plano | Trefoil | Plano | ||
1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3 |
70 400 |
270 320 360 410 455 520 580 650 710 760 810 860 210 250 300 340 380 430 500 540 600 |
280 335 380 430 485 560 640 730 830 940 1060 1170 210 250 300 340 380 430 500 540 600 |
260 305 340 375 410 470 500 530 570 620 660 690 180 215 255 290 330 370 430 470 530 |
270 325 370 410 460 540 610 690 780 890 990 1090 180 215 255 290 330 370 430 470 530 |
310 375 430 490 550 650 740 840 930 1040 1140 1230 220 270 330 380 430 490 570 650 740 |
370 460 530 600 690 820 940 1100 1280 1480 1690 1900 220 270 330 380 430 490 570 650 740 |
DE-RATING FATORES
°C da TEMPERATURA DO AR | 25 | 30 | 35 | 40 | 45 | 50 | 55 |
DE-RATING O FATOR | 1,00 | 0,96 | 0,92 | 0,88 | 0,83 | 0,78 | 0,73 |
°C da TEMPERATURA À TERRA | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
DE-RATING O FATOR | 1,03 | 1,00 | 0,97 | 0,93 | 0,89 | 0,86 | 0,82 |
RESISTIVIDADE TÉRMICA À TERRA k.m/W | 0,9 | 1,0 | 1,2 | 1,5 | 2,0 | 2,5 | 3,0 |
DE-RATING O FATOR | 1,06 | 1,04 | 1,00 | 0,92 | 0,82 | 0,74 | 0,68 |
PROFUNDIDADE DE COLOCAR o mtr | 0,80 | 1,00 | 1,25 | 1,50 | 1,75 | 2,00 | 2,50 |
DE-RATING O FATOR | 1,00 | 0,97 | 0,95 | 0,94 | 0,93 | 0,91 | 0,90 |
