Halogênio isolado XLPE do fumo do cabo distribuidor de corrente de 800mm2 12KV milivolt baixo livre

Informação Básica
Lugar de origem: CHINA
Marca: OEM
Certificação: ISO/RoHS/CE
Quantidade de ordem mínima: 200 medidores
Preço: Negotiation
Detalhes da embalagem: pacote padrão da exportação
Tempo de entrega: 15-20 dias ou negociações de trabalho
Termos de pagamento: L/C, T/T
Habilidade da fonte: 50000meters pela semana
Núcleo do condutor: Cobre recozido ou alumínio tirado duro Material de isolação: Polietileno ligado (XLPE)
Tipos blindados: DSTA/SWA/AWA ou Unarmoured Material exterior da bainha: Cloreto de Polyvinyl (PVC)
Padrão: RUÍDO DO IEC ASTM DAS BS, IEC 60502-2, GB12706, IEC60228 cor: Preto ou como a exigência
Packing: cilindro do De madeira-aço, cilindro de aço, cilindro de madeira Requiremets especial: Fireresistant, chama - o retardador, baixo halogênio do fumo livra
Amostra: Y, desde que Aplicação: Distribuição subterrânea, da construção, a industrial, de poder e linha de transmissão
Tensão: 12kV
Realçar:

12KV MV Power Cable

,

800mm2 XLPE Insulated Cables

,

800mm2 xlpe electrical cable

630mm2 800mm2 12kV milivolt XLPE isolado cabografa o baixo halogênio do fumo livre







TENSÃO MÉDIA DO CABO DA TENSÃO XLPE



3.6/6 (7,2) quilovolts, 3.6/6.6 (7,2) quilovolts, 6/10(12) quilovolts, 6,35/11(12) quilovolts, 8,7/10(15) quilovolts, 12/20(24) de quilovolt, 12,7/22(24) quilovolts, 18/30(36) de quilovolt, 19/33(36) de quilovolt, 21/35kv, 26/35kv

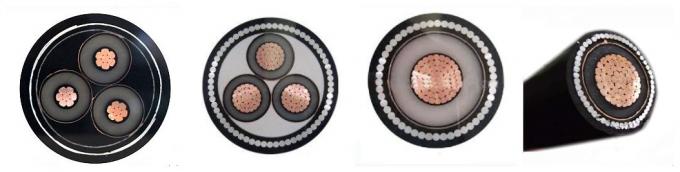

cabo médio da tensão

CONSTRUÇÃO MÉDIA DO CABO DA TENSÃO XLPE



1. Núcleo de cobre desencapado redondo ou núcleo de alumínio encalhado de acordo com IEC 60228
2. camada semi-condutora interna
3. isolação XLPE do núcleo
4. código de cor de acordo com HD 308 S2
5. camada semi-condutora exterior
6. fita Semi-condutora
7. tela de cobre da fita
8. enchimento
9. bainha interna do PVC
10. dobro da fita de aço galvanizada (DSTA) ou do fio de aço galvanizado (SWA),

Dobro da fita de alumínio (DADOS) ou do fio de alumínio (AWA)
11. bainha exterior do PVC (vermelho ou preto)

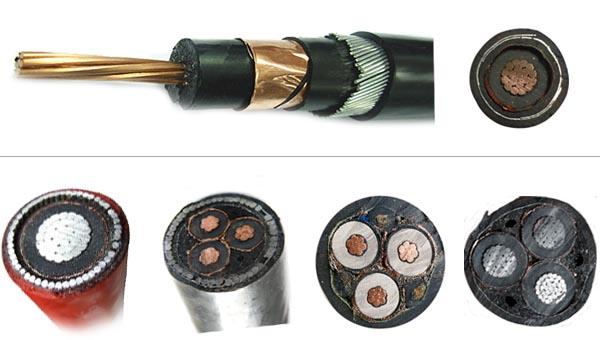

cabo do milivolt



A TENSÃO MÉDIA XLPE CABOGRAFA A ÁREA DE SEÇÃO



25 mm2, 35 mm2, 50 mm2, 70 mm2, 95 mm2,120 mm2, 150 mm2, 185 mm2, 240 mm2, 300 mm2, 400 mm2, 500 mm2, 630 mm2, 800 mm2



APLICAÇÃO MÉDIA DO CABO DA TENSÃO XLPE



Este cabo do xlpe do milivolt é usado para a linha da transmissão de energia e da distribuição com tensão em 12kV e abaixo.
O cabo distribuidor de corrente médio isolado xlpe da tensão é usado principalmente na terra, dentro e fora das facilidades, exteriores, nos canais etc. do cabo. E o cabo blindado do xlpe podia ser determinado esforço mecânico mais pesado do urso e tensão elástica.



cabo médio da tensão



CARACTERÍSTICAS MÉDIAS DO CABO DA TENSÃO XLPE



Maestro máximo Temperature: sob normal (90℃), emergência (130℃ ou para não procurar um caminho mais curto nenhuma mais de 5 condições de s (250℃).
Mínimo Ambiental Temp. 0℃, após a instalação e somente quando o cabo estiver em um de posição fixa.
Raio de curvatura mínimo: cabo O.D de 15 x para o único núcleo
cabo O.D de 12 x para o multi núcleo



TIPO & TAMANHO MÉDIOS DE CABO DA TENSÃO XLPE



Cabo distribuidor de corrente do milivolt (11kv 15kv 33kv)

Modelo e descrição Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6/10(12), 8,7/10(12), 8.7/15 (17,5), 12/de 20(24), 18/de 30(36), 21/35 (40,5), 26/35 (40,5) de quilovolts

Núcleo de No.of

Área de seção transversal do condutor (mm2)

isolação do xlpe







1 núcleo

núcleo 3

10 16 25 35 70 95 120 150 185 240 300 400 500 630 milímetros quadrados

Núcleo do Cu

YJV, N2XSY, cabo distribuidor de corrente revestido PVC

YJV22, fita de aço blindada, PVC revestiu o cabo distribuidor de corrente

YJV32, YJV42, fio de aço blindado, PVC revestiu o cabo distribuidor de corrente

Al Core

YJLV, NA2XSY, cabo distribuidor de corrente revestido PVC

YJLV22, fita de aço blindada, PVC revestiu o cabo distribuidor de corrente

YJLV32, YJLV42, fio de aço blindado, PVC revestiu o cabo distribuidor de corrente



SIGNIFICADO DO CÓDIGO



YJ: Isolação de XLPE
L: Condutor de alumínio
V: Bainha do PVC
32: Núcleos do fio de aço armoring-3
22: Núcleos de aço da fita armoring-3
72: Núcleo de alumínio do fio armoring-1
62: Núcleo de aço inoxidável da fita armoring-1
ZR: Arda resistente



cabo médio da tensão

DADOS TÉCNICOS DO ÚNICO CABO UNARMOURED DO NÚCLEO 12KV

cabo médio da tensão
