Cabo de fibra ótica do híbrido de alta velocidade da transmissão 10.2mm, cabo distribuidor de corrente híbrido de 8 núcleos

Informação Básica
Lugar de origem: CHINA
Marca: OEM
Certificação: RoHS / UL / CE / CPR / ISO9001
Quantidade de ordem mínima: 2000 medidores
Preço: Negotiation
Detalhes da embalagem: pacote padrão da exportação
Tempo de entrega: 5-8 dias do trabalho
Termos de pagamento: L/C, D/P, T/T, D/A, Western Union, MoneyGram
Habilidade da fonte: 500 quilômetros/quilômetros pelo cabo pendente de Ftth do dia
Nome do produto: Cabo distribuidor de corrente híbrido da fibra Número do modelo: GDTS
Material da fibra: G.652D Contagem da fibra: 2-24 núcleos
Maestro Material: Cobre Tipo da fibra: Tubo fraco
Temperatura de armazenamento: -40℃ a +70℃ Bainha: HDPE LSZH
Realçar:

10.2mm hybrid optical fiber cable

,

8 core hybrid power cable

,

8 core Hybrid Fiber Optic Cable

Cabo distribuidor de corrente híbrido da fibra da transmissão de alta velocidade





Descrição



Do poder híbrido da fibra de Sinohone cabo ótico. Nos GDTS cabografe, o único-modo/fibras multimodos é posicionado nos tubos fracos, que são feitos de plásticos altos do módulo e enchidos com os materiais deobstrução. Os tubos fracos e os fios de cobre isolados exigidos são encalhados em torno do membro de força central metálico em um núcleo compacto e circular do cabo. Com certeza os cabos altos do teor em fibras, o membro de força seriam cobertos com o polythylene (PE). O PSP está aplicado longitudinalmente em torno do núcleo do cabo, antes que uma bainha do PE esteja expulsada sobre ela.







Características



  1. O cabo composto fornece a transmissão da eletricidade e do sinal do equipamento, e melhora a monitoração e a manutenção centrais para o poder do equipamento
  2. Para reduzir a coordenação e a manutenção da fonte de alimentação
  3. Prevenção ultravioleta excelente com bainha do PE
  4.
  5. As seguintes medidas são tomadas assegurar a água que obstrui o desempenho do cabo
  6.
  7. Único fio de aço usado como o membro de força central
  8. Composto de enchimento deobstrução especial no tubo fraco
  9. enchimento do núcleo do cabo de 100%
  10.
  11. Barreira da umidade de PSP



Aplicações







Estrutura do cabo



Tipo Unidade Dados
Núcleo do cabo ótico 1 (tubo) * 6 (fibras)
Condutor de cobre 4 × 1.5mm2
Cor de fibra ótica Azul, alaranjado, verde, Brown, cinza, branco
Cor fraca do tubo Branco
Cor atual da ligação Azul, vermelho, preto, amarelo
Membro de força Fio de aço 2.0±0.1mm
Tubo fraco Material de PBT ± 2,5 0,4 milímetros
Ligação atual Diâmetro nominal 2.85mm± 0,2 milímetros
Material da proteção do tubo Fita de aço 0,2 ± 0,05 milímetros
Revestimento exterior MDPE ± 1,6 0,1 milímetros
Diâmetro nominal do cabo ótico Milímetro ± 10,2 0.5mm
Peso de rede do cabo ótico Kg/KM 270Kg ± 5%
Raio de curvatura mínimo Dinâmico 20D /mm
Estática 10D / milímetro
Resistência à tração Prazo 600N
A curto prazo 1500N
Permita aplainar a força Prazo 300N/10CM
A curto prazo 1000N/10CM
Resistência máxima da C.C. Simples (20℃) 12.1Ω/KM
Resistência de isolação Cada ≮10000 Ω/KM
Conforme-se a; YD/T 901-2018, GB/T 3956-2008, GB/T 5023.3-2007



























































Características óticas



Tipo de fibra ótica Coeficiente de atenuação (+20℃)
@850nm @1300nm @1310nm @1550nm
G.652D / / ≤0.36 dB/km ≤0.22 dB/km
G.655C / / ≤0.40 dB/km ≤0.23 dB/km
50/125μm ≤3.0 dB/km ≤1.0 dB/km / /
62.5/125μm ≤3.0 dB/km ≤1.0 dB/km / /




















Tipo de fibra ótica Largura de banda de OFL
@850nm @1300nm   @850nm
G.652D / / / /
G.655C / / / /
50/125μm ≥500 megahertz·quilômetro ≥500 megahertz·quilômetro NA 0.200±0.015 ≥500 megahertz·quilômetro
62.5/125μm ≥200 megahertz·quilômetro ≥500 megahertz·quilômetro NA 0.275±0.015 ≥200 megahertz·quilômetro

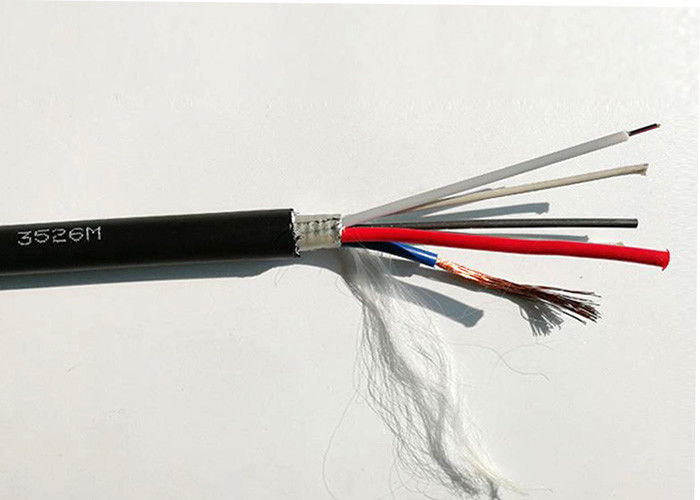

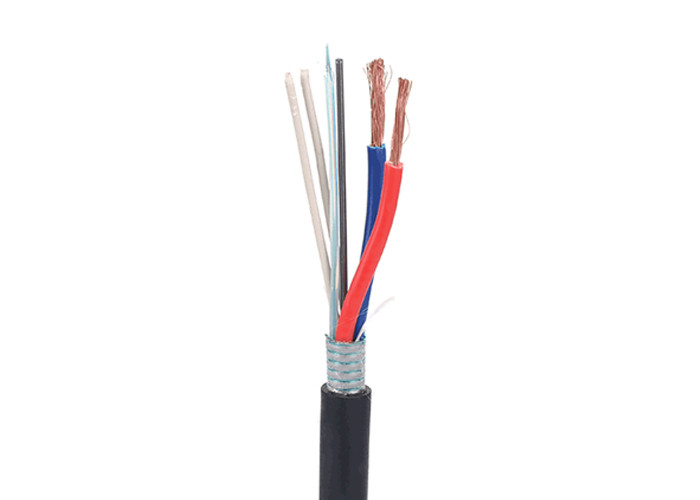

Cabo de fibra ótica do híbrido de alta velocidade da transmissão 10.2mm, cabo distribuidor de corrente híbrido de 8 núcleos 0Cabo de fibra ótica do híbrido de alta velocidade da transmissão 10.2mm, cabo distribuidor de corrente híbrido de 8 núcleos 1
