| Lugar de origem: | CHINA |
|---|---|
| Marca: | OEM |
| Certificação: | ISO/RoHS/CE |
| Quantidade de ordem mínima: | 200 medidores |
| Preço: | Negotiation |
| Detalhes da embalagem: | pacote padrão da exportação |
| Tempo de entrega: | 15-20 dias ou negociações de trabalho |
| Termos de pagamento: | T/T, L/C, D/P, união ocidental, Paypal, pagamentos seguros |
| Habilidade da fonte: | 50000meters pela semana |
| Núcleo do condutor: | Cobre recozido ou alumínio tirado duro | Material de isolação: | Polietileno ligado (XLPE) |
|---|---|---|---|
| Tipos blindados: | DSTA/SWA/AWA ou Unarmoured | Material exterior da bainha: | Cloreto de Polyvinyl (PVC) ou polietileno (PE) |
| Padrão: | RUÍDO DO IEC ASTM DAS BS, IEC 60502-2, GB12706, IEC60228 | cor: | Preto ou como a exigência |
| Packing: | cilindro do De madeira-aço, cilindro de aço, cilindro de madeira | Requiremets especial: | Fireresistant, chama - o retardador, baixo halogênio do fumo livra |
| Amostra: | Y, desde que | Aplicação: | Distribuição subterrânea, da construção, a industrial, de poder e linha de transmissão |
| Tensão: | 3.6KV a 35KV | ||
| Realçar: | 3.6kv 3 core xlpe cable,xlpe medium voltage cables,3.6kv xlpe lszh cable |
||

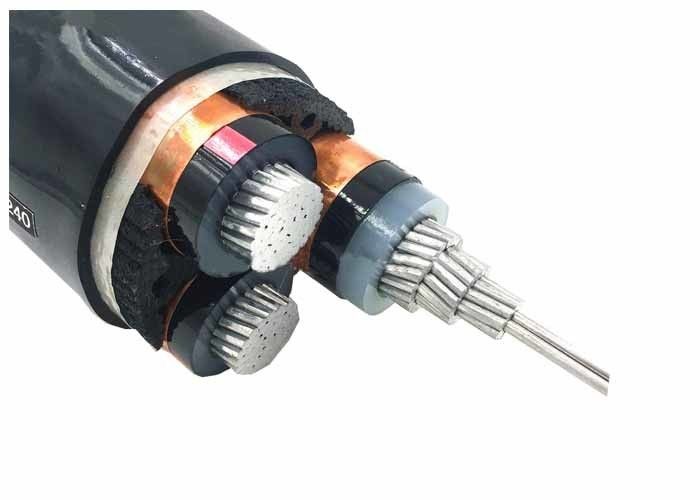

Arda - retardador 35kV milivolt cabo o maestro de cobre recozido Core
TENSÃO MÉDIA DO CABO DA TENSÃO
3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV

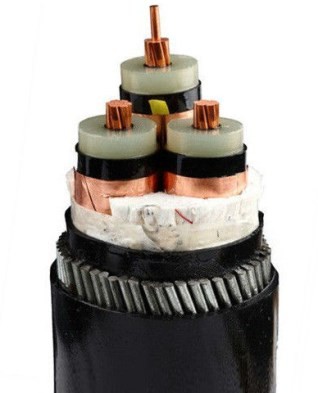

CONSTRUÇÃO MÉDIA DO CABO DA TENSÃO
1. condutor: De cobre ou de alumínio (class1 ou classe 2)
2. camada decondução interna
3. isolação: Polietileno coberto transversal (XLPE)
4. camada decondução exterior
5. Blindado ou Unarmoured
6. Envolvimento do material condutor
7. Tela: Trança dos fios de cobre ou da fita de cobre
8. Separador
9. revestimento exterior: PVC ou PE
APLICAÇÃO MÉDIA DO CABO DA TENSÃO
O cabo do xlpe do milivolt é usado para transmitir e distribuir o poder no sistema da transmissão de energia e de distribuição de 35kV ou para abaixá-lo. É aplicado geralmente aos campos que incluem o poder, construção, minas, metalurgia, a indústria petroquímica e uma comunicação em completo substituem do óleo imergiram o cabo distribuidor de corrente isolado de papel e em parcial substituem-no do PVC isolaram o cabo distribuidor de corrente.
CARACTERÍSTICAS MÉDIAS DO CABO DA TENSÃO
Apropriado para linhas da transmissão de energia e da distribuição com tensão avaliado 3.6/6 kV~26/35 quilovolt.
1. Tensões avaliados: 3.6/6 kV~26/35 quilovolt
2. A temperatura ambiental para a instalação: ≥0℃
3. Temperatura máxima do condutor na operação normal: ≤90℃
4. Temperatura de funcionamento máximo do engodo. Quando cabo procurado um caminho mais curto (duração 5s máxima): 250℃
XLPE ISOLAM A BAINHA MILIVOLT DO PVC CABOGRAFAM DADOS
| Tipo | Especificação |
Diâmetro do condutor
|
Espessura nominal da isolação | Espessura nominal da bainha | Diâmetro aproximadamente exterior do cabo | Aproximadamente peso do cabo | |
| CU | AL | ||||||
|
YJV CU/XLPE/PVC YJLV AL/XLPE/PVC |
mm2 | milímetro | milímetro | milímetro | milímetro | kg/km | kg/km |
| 3×25 | 6,0 | 2,5 | 2,1 | 36,1 | 1660 | 1203 | |
| 3×35 | 7,0 | 2,5 | 2,1 | 38,3 | 2018 | 1383 | |
| 3×50 | 8,4 | 2,5 | 2,2 | 41,3 | 2481 | 1619 | |
| 3×70 | 10,0 | 2,5 | 2,4 | 45,1 | 3199 | 1959 | |
| 3×95 | 11,5 | 2,5 | 2,5 | 48,6 | 4064 | 2339 | |
| 3×120 | 13,0 | 2,5 | 2,6 | 52,9 | 4902 | 2729 | |
| 3×150 | 14,5 | 2,5 | 2,7 | 55,2 | 5758 | 3072 | |
| 3×185 | 16,2 | 2,5 | 2,8 | 59,8 | 6965 | 3609 | |
| 3×240 | 18,4 | 2,5 | 3,0 | 64,7 | 8724 | 4309 | |
| 3×300 | 20,5 | 2,5 | 3,2 | 70,5 | 10701 | 5154 | |
| 3×400 | 23,5 | 2,5 | 3,4 | 78,0 | 13417 |
6340 |
|

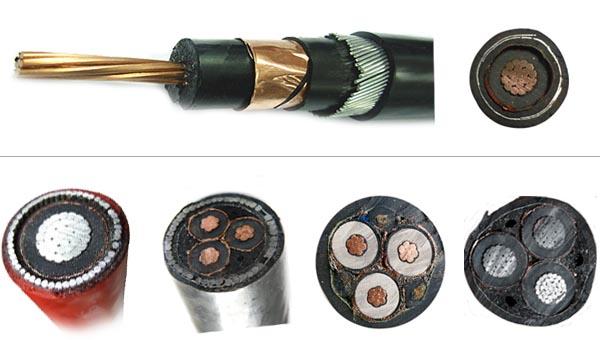

TIPO & APLICAÇÃO MÉDIOS DE CABO DA TENSÃO
|
Tipo chinês (tipo geral) |
Descrição |
Aplicação |
|
|
Cu |
Al |
||
|
YJV (CU/XLPE/PVC) |
YJLV (AL/XLPE/PVC) |
O PVC isolado XLPE do maestro do Cu (maestro do Al) revestiu o cabo distribuidor de corrente |
Colocando dentro, no túnel, fixado no suporte, a tubulação e enterrado no solo, o cabo não pode carregar forças mecânicas externos. |
|
YJY (CU/XLPE/PE) |
YJLY (AL/XLPE/PE) |
O PE isolado XLPE do maestro do Cu (maestro do Al) revestiu o cabo distribuidor de corrente |
|
|

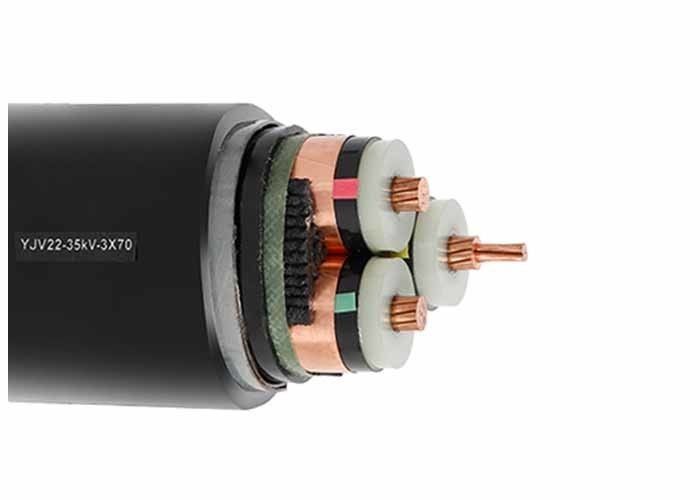

YJV22 (CU/XLPE/STA/PVC) |
YJLV22 (AL/XLPE/STA/PVC) |
O condutor do Cu (condutor) do Al XLPE isolou o dobro da aço-fita que o PVC blindado revestiu o cabo distribuidor de corrente |
Para colocar dentro, no túnel, a trincheira do cabo, ou direto na terra, capaz de carregar forças mecânicas externos, mas incapaz de carregar a grande força puxando. |
|
YJV23 (CU/XLPE/STA/PE) |
YJLV23 (AL/XLPE/STA/PE) |
O condutor do Cu (condutor) do Al XLPE isolou o dobro da aço-fita que o PE blindado revestiu o cabo distribuidor de corrente |
|
|
YJV62 (CU/XLPE/ATA/PVC) |
YJLV62 (AL/XLPE/ATA/PVC) |
O condutor do Cu (condutor) do Al XLPE isolou o dobro da alumínio-fita que o PVC blindado revestiu o cabo distribuidor de corrente |
|
|
YJV32 (CU/XLPE/SWA/PVC) |
YJLV32 (AL/XLPE/SWA/PVC) |
O condutor do Cu (condutor) do Al XLPE isolou o aço-fio que o PVC blindado revestiu o cabo distribuidor de corrente |
Para colocar dentro, no túnel, na trincheira do cabo, bom ou direto na terra, capaz de carregar forças mecânicas externos e determinada força puxando |
|
YJV33 (CU/XLPE/SWA/PE) |
YJLV33 (AL/XLPE/SWA/PE) |
O condutor do Cu (condutor) do Al XLPE isolou o aço-fio que o PE blindado revestiu o cabo distribuidor de corrente |
|
|
YJV72 (CU/XLPE/AWA/PVC) |
YJLV72 (AL/XLPE/AWA/PVC) |
O condutor do Cu (condutor) do Al XLPE isolou o alumínio-fio que o PE blindado revestiu o cabo distribuidor de corrente |
|
