| Lugar de origem: | CHINA |
|---|---|
| Marca: | OEM |
| Certificação: | ISO/RoHS/CE |
| Quantidade de ordem mínima: | 200 medidores |
| Preço: | Negotiation |
| Detalhes da embalagem: | pacote padrão da exportação |
| Tempo de entrega: | 15-20 dias ou negociações de trabalho |
| Termos de pagamento: | T/T, L/C, D/P, união ocidental, Paypal, pagamentos seguros |
| Habilidade da fonte: | 50000meters pela semana |
| CONDUTOR: | Condutor de alumínio encalhado ou contínuo | Isolação: | XLPE |
|---|---|---|---|
| Tela: | Fios de alumínio | separador: | Fita obrigatória |
| Bainha: | Polietileno médio da densidade | Tipo: | Tensão média |
| Realçar: | 95mm2 xlpe aluminium cable,3x1 core medium voltage cables,95mm2 MV Power Cable |
||

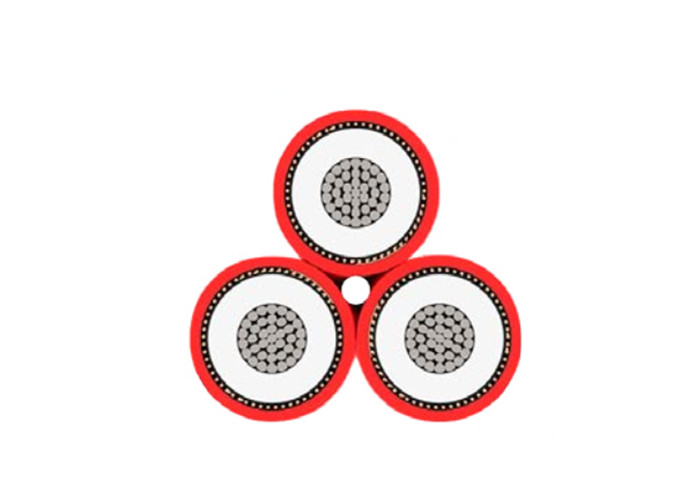

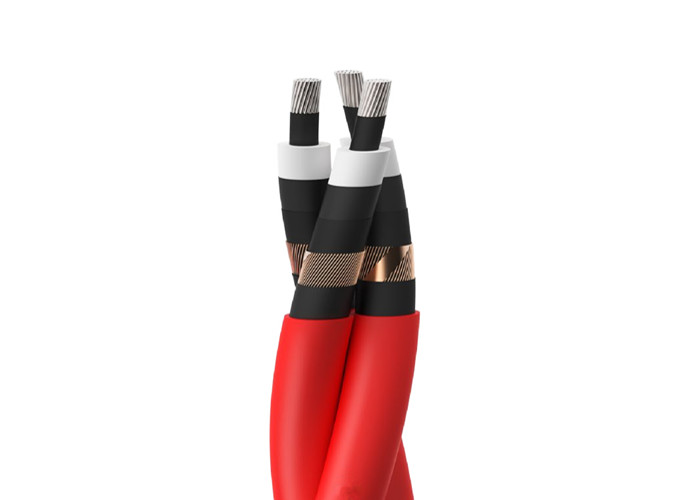

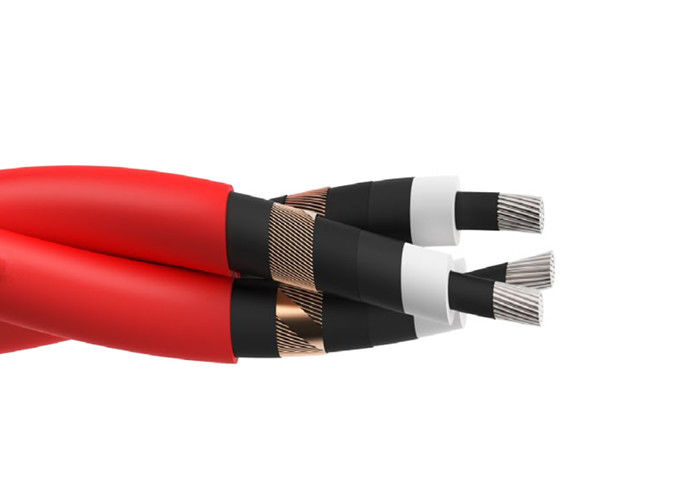

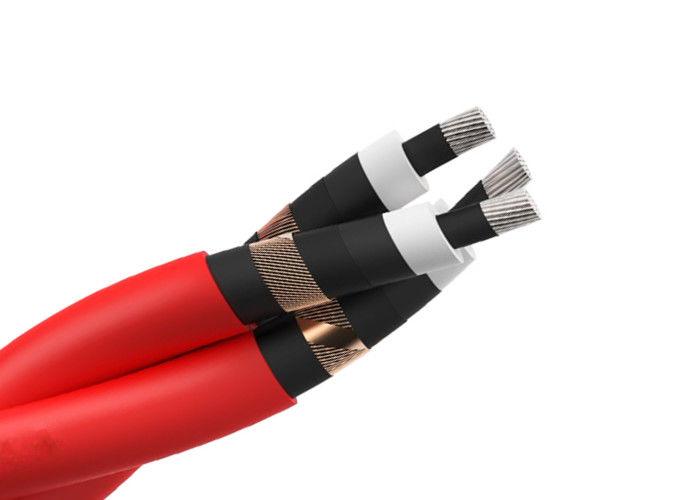

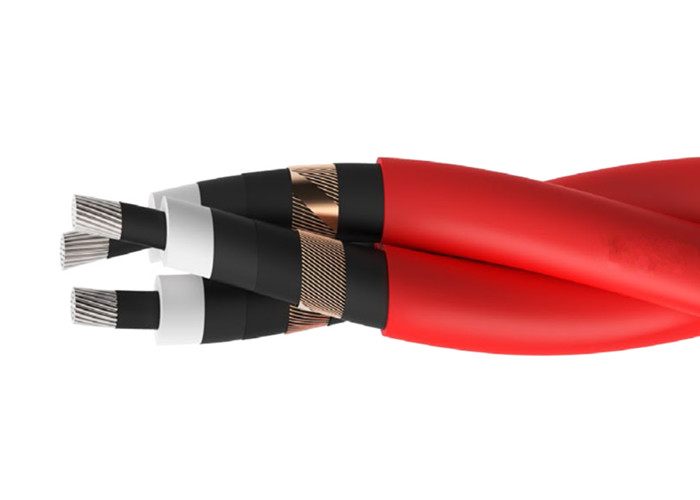

A tensão média ligada transversal do polietileno XLPE cabografa o núcleo 3x1 de alumínio
APLICAÇÃO:
O cabo distribuidor de corrente de alumínio da tensão média pode ser usado para conexões de grade existente aos desenvolvimentos secundário-principais novos.
CONSTRUÇÃO:
Condutor
Condutor de alumínio encalhado ou contínuo
Isolação
XLPE (polietileno ligado)
Tela
Fios de alumínio
Separador
Fita obrigatória
Bainha
MDPE (polietileno médio da densidade)
CARACTERÍSTICAS
Avaliação da tensão (Uo/U) (Um)
6.35/11 (12) quilovolts
Avaliação da temperatura
0°C a +90°C
Cor da bainha
Vermelho
DIMENSÕES
| NO. DOS NÚCLEOS | CRUZ NOMINAL ÁREA SECIONAL mm2 |
ÁREA NOMINAL DE TELA METÁLICA mm2 |
MACACÃO NOMINAL DIÂMETRO DO CABO (OU GRUPO TRIPLEX SE APLICÁVEL) mm2 |
PESO NOMINAL DO CABO (OU GRUPO TRIPLEX SE APLICÁVEL) quilograma |
MÍNIMO DOBRA RAIO milímetro |
MÁXIMO PUXAR TENSÃO quilograma |
| 3x1 (Triplex) 3x1 (Triplex) 3x1 (Triplex) |
95 185 300 |
58 115 115 |
59.0-65.5 70.8-75.0 81.5-84.6 |
2400 4050 5300 |
460 555 640 |
8550 16650 27000 |
CARACTERÍSTICAS ELÉTRICAS
| CRUZ NOMINAL ÁREA SECIONAL mm2 |
C.C. MÁXIMA RESISTÊNCIA DE CONDUTOR Em 20°C ohms/km |
C.A. MÁXIMA RESISTÊNCIA DE CONDUTOR Em 20°C ohms/km |
REACTANCE EM 50HZ ohms/km |
CAPACIDADE (µf/km) |
1 SEGUNDO CURTO AVALIAÇÃO DO CIRCUITO DE CONDUTOR kA |
1 SEGUNDO CURTO AVALIAÇÃO DO CIRCUITO DE TELA METÁLICA kA |
| 95 185 300 |
0,320 0,164 0,100 |
0,411 0,211 0,130 |
0,056 0,054 0,053 |
0,381 0,488 0,594 |
9,2 17,9 28,8 |
7,1 12,9 12,9 |
CAPACIDADE DE CARGA ATUAL
| ÁREA DE SEÇÃO TRANSVERSAL NOMINAL mm2 |
DIRETO ENTERRADO Ampères |
NOS CANAIS Ampères |
NO AR Ampères |
| 95 185 300 |
250 331 437 |
230 360 475 |
280 425 580 |
