| Lugar de origem: | CHINA |
|---|---|
| Marca: | OEM |
| Certificação: | ISO/RoHS/CE |
| Quantidade de ordem mínima: | 200 medidores |
| Preço: | Negotiation |
| Detalhes da embalagem: | pacote padrão da exportação |
| Tempo de entrega: | 5-15day |
| Termos de pagamento: | T/T, L/C, D/P, união ocidental, Paypal, pagamentos seguros |
| Habilidade da fonte: | 50000meters pela semana |
| Núcleo do condutor: | Cobre recozido ou alumínio tirado duro | Material de isolação: | Polietileno ligado (XLPE) |
|---|---|---|---|
| Tipos blindados: | DSTA/SWA/AWA ou Unarmoured | Material exterior da bainha: | Cloreto de Polyvinyl (PVC) ou polietileno (PE) |
| Padrão: | RUÍDO DO IEC ASTM DAS BS, IEC 60502-2, GB12706, IEC60228 | cor: | Preto ou como a exigência |
| Packing: | cilindro do De madeira-aço, cilindro de aço, cilindro de madeira | Requiremets especial: | Fireresistant, chama - o retardador, baixo halogênio do fumo livra |
| Amostra: | Y, desde que | Aplicação: | Distribuição subterrânea, da construção, a industrial, de poder e linha de transmissão |
| Tensão: | 3.6KV a 35KV | ||
| Realçar: | DSTA xlpe armored cable,21KV xlpe insulated power cable,21KV Medium Voltage Wire |
||

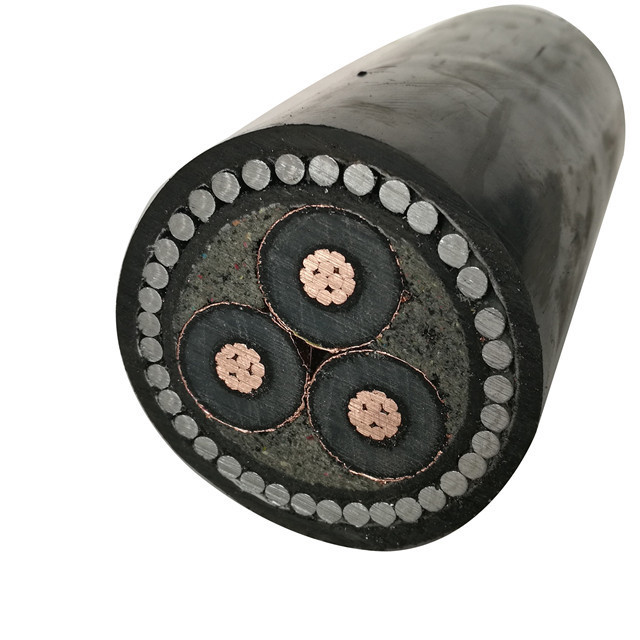

Fogo de 21KV 35KV - fio médio resistente da tensão 120mm2 para a construção
TENSÃO MÉDIA DO CABO DA TENSÃO
3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV
CONSTRUÇÃO MÉDIA DO CABO DA TENSÃO
1. condutor: De cobre ou de alumínio (class1 ou classe 2)
2. camada decondução interna
3. isolação: Polietileno coberto transversal (XLPE)
4. camada decondução exterior
5. Blindado ou Unarmoured
6. Envolvimento do material condutor
7. Tela: Trança dos fios de cobre ou da fita de cobre
8. Separador
9. revestimento exterior: PVC ou PE
APLICAÇÃO MÉDIA DO CABO DA TENSÃO
O cabo é usado para as instalações fixas tais como redes de distribuição da energia elétrica ou as instalações industriais, que é colocado dentro, fora, no túnel, na trincheira do cabo, ou direto na terra, capaz de carregar a força mecânica externo, mas incapaz de carregar a grande força puxando.
CARACTERÍSTICAS MÉDIAS DO CABO DA TENSÃO
1. a temperatura de funcionamento velho máxima de XLPE isolou o cabo é 90°C
2. instalar a temperatura do cabo não deve ser menos do que 0°C
3. máximo procurar um caminho mais curto a temperatura não é exceder 250°C, não mais segundo than5.
4. incapaz seja colocado sem o limite de queda com bastante tração mecânica, o único cabo do núcleo não pode ser colocado no tubo do ferro ou ser fixado por ferramentas circundadas do ferro em torno dos cabos
TIPO & APLICAÇÃO MÉDIOS DE CABO DA TENSÃO
|
TIPO |
NOME |
Aplicação principal |
|
|
Núcleo do CU |
Núcleo do AL |
|
|
|
YJV/YJY |
YJLV/YJLY |
XLPE isolou, PVC/PE revestiu o cabo distribuidor de corrente |
Para a colocação interna, o túnel, o canal e o subterrâneo. Incapaz de carregar forças mecânicas externos, mas carrega a força da tração durante colocado |
|
YJV22/YJV23 |
YJLV22/YJLV23 |
XLPE isolou, a fita de aço blindada, PVC/PE revestiu o cabo distribuidor de corrente |
Para a colocação interna, o túnel, o canal e o subterrâneo. Capaz de carregar forças mecânicas externos, mas incapaz de carregar a grande força puxando |
|
YJV32/YJV33 |
YJLV32/YJLV33 |
XLPE isolou, o fio de aço fino blindado, PVC/PE revestiu o cabo distribuidor de corrente |
Para colocar no eixo, diferença da vontade subterrânea da água grande do nível. Capaz de carregar forças mecânicas externos e a força puxando moderado |
|
YJV42/YJV43 |
YJLV42/YJLV43 |
XLPE isolou, o fio de aço grosso blindado, PVC/PE revestiu o cabo distribuidor de corrente |
Para colocar na água e no fundo do mar. Capaz de carregar a pressão positiva e a força puxar |

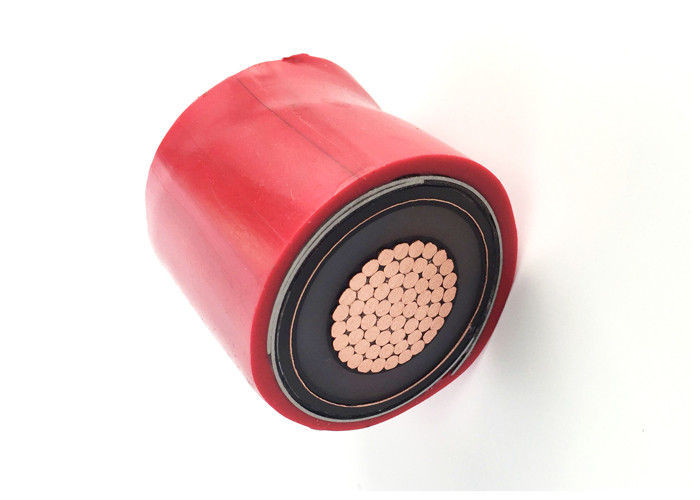

21/35KV XLPE ISOLAM O NÚCLEO MILIVOLT DO COBRE DA BAINHA DO PVC CABOGRAFAM DADOS
|
No. dos núcleos e do seção transversal nominal |
Operação |
Substantivo |
Isolação |
Bainha |
Ø exterior |
peso |
Avaliações atuais no ar 30℃ |
As avaliações atuais enterraram 20℃ |
resistência máxima da C.C. em 20℃ |
|---|---|---|---|---|---|---|---|---|---|
|
milímetro do ² |
quilovolt |
quilovolt |
milímetro |
milímetro |
milímetro |
quilograma/quilômetro |
|
|
Ω/km |
|
1 x 50 |
40,5 |
21/ 35 |
9,3 |
2,1 |
34,8 |
1533 |
245 |
225 |
0,39 |
|
1 x 70 |
40,5 |
21/ 35 |
9,3 |
2,1 |
36,4 |
1791 |
305 |
275 |
0,27 |
|
1 x 95 |
40,5 |
21/ 35 |
9,3 |
2,2 |
38,3 |
2115 |
370 |
330 |
0,19 |
|
1 x 120 |
40,5 |
21/ 35 |
9,3 |
2,2 |
39,7 |
2408 |
430 |
375 |
0,15 |
|
1 x 150 |
40,5 |
21/ 35 |
9,3 |
2,3 |
41,4 |
2769 |
490 |
425 |
0,12 |
|
1 x 185 |
40,5 |
21/ 35 |
9,3 |
2,3 |
43,1 |
3167 |
560 |
480 |
0,1 |
|
1 x 240 |
40,5 |
21/ 35 |
9,3 |
2,4 |
45,5 |
3790 |
665 |
555 |
0,08 |
|
1 x 300 |
40,5 |
21/ 35 |
9,3 |
2,5 |
48,1 |
4481 |
765 |
630 |
0,06 |
|
1 X.400 |
40,5 |
21/ 35 |
9,3 |
2,6 |
51,4 |
5561 |
890 |
725 |
0,05 |
|
1 X.500 |
40,5 |
21/ 35 |
9,3 |
2,7 |
57,1 |
6894 |
1000 |
825 |
0,04 |
|
1 x 630 |
40,5 |
21/ 35 |
9,3 |
2,8 |
60,8 |
8263 |
1160 |
940 |
0,03 |
