Fogo de até 750 V - chama resistente do cabo - isolação composta retardadora do PVC
O cabo fireresistant pode ainda assegurar a operação normal das linhas dentro de algum tempo em caso da combustão. É diferente da chama ordinária - o cabo retardador nisso no caso de um fogo, pode continuar a transmissão da eletricidade. O uso deste produto permitirá que os prédios, os metros, os centrais elétricas, e outras ocasiões principais tenham a melhores proteção contra incêndios e capacidade do salvamento do fogo.
Características de funcionamento
1. Cabo que coloca a temperatura: ≥0°C
2. Os valores avaliados os mais altos da temperatura do PVC isolaram o condutor de cabo e o condutor de cabo isolado de XLPE é 70°C, e 90°C, respectivamente.
3. Os valores avaliados os mais altos da temperatura do condutor de cabo em caso de procuram um caminho mais curto (a duração a mais longa não mais do que 5s) não excedem 160°C e 250°C para a isolação do PVC e a isolação de XLPE, respectivamente
4. Sob a tensão avaliado do cabo, o cabo fireresistant pode manter 90 que a operação normal mínima é dentro a chama 750°C-800°C.
Propagação de chama:
— IEC 60332-1
Variação da temperatura
— Temperatura de funcionamento máximo: +90°C
— Temperatura de funcionamento mínima: -25 °C

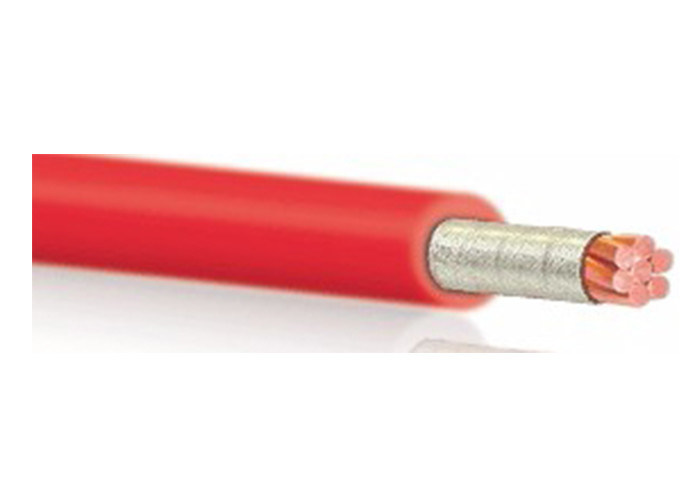

CONSTRUÇÃO
— condutor: sólido ou cobre recozido liso da costa
— Barreira do fogo: fita de vidro de mica
— Isolação: chama resistente
Cores disponíveis:
preto, azul, marrom, cinzento, amarelo, verde, branco, laranja, vermelho, escura - azul, verde-amarela
CARACTERÍSTICAS FÍSICAS E ELÉTRICAS
300 / o PVC de 500 V isolou o único fio do núcleo (o condutor contínuo)
| Seção transversal do condutor |
mínimo
parede-espessura
|
Ø exterior
mínimo - máximo.
|
Peso
aproximadamente.
|
Máximo
avaliação atual
℃ do ar 25 |
Condutor
C.C. resistente
em 20°C
|
Padrão
comprimento |
| milímetro do ² |
milímetro |
milímetro |
quilograma/quilômetro |
|
Ω/km |
m /coil |
| 0,5 |
0,6 |
1,9 - 2,3 |
9 |
12 |
36 |
100 |
| 0,75 |
0,6 |
2.1 - 2,5 |
12 |
15 |
24,5 |
100 |
| 1 |
0,6 |
2.2 - 2,7 |
15 |
19 |
18,1 |
100 |
450 / o PVC de 750 V isolou o único fio do núcleo (o condutor contínuo)
| Seção transversal do condutor |
mínimo
parede-espessura
|
Ø exterior
mínimo - máximo.
|
Peso
aproximadamente.
|
Máximo
avaliação atual
℃ do ar 25 |
C.C. do condutor resistente em 20°C |
Padrão
comprimento |
| milímetro do ² |
milímetro |
milímetro |
quilograma/quilômetro |
|
Ω/km |
m /coil |
| 1,5 |
0,7 |
2.6 - 3,2 |
19,9 |
25 |
12,1 |
100 |
| 2,5 |
0,8 |
3.2 - 3,9 |
31,4 |
34 |
7,41 |
100 |
| 4 |
0,8 |
3.6 - 4,4 |
49 |
44,5 |
4,61 |
100 |
| 6 |
0,8 |
4.3 - 5,0 |
66 |
58 |
3,08 |
100 |
| 10 |
1 |
5.3 - 6,4 |
11,4 |
79,5 |
1,83 |
100 |
450 / 750 °C encalhado PVC-isolado do fio 70 do núcleo do condutor de V (6491X) único
|
Condutor
seção transversal
|
mínimo
parede-espessura
|
Ø exterior
mínimo - máximo.
|
Peso
aproximadamente.
|
Máximo
avaliação atual
℃ do ar 25 |
C.C. do condutor resistente em 20°C |
Padrão
comprimento |
| milímetro do ² |
milímetro |
milímetro |
quilograma/quilômetro |
|
Ω/km |
m /coil |
| 1,5 |
0,7 |
2.7 - 3,3 |
21 |
25 |
12,1 |
100 |
| 2,5 |
0,8 |
3.3 - 4,0 |
33,1 |
34 |
7,41 |
100 |
| 4 |
0,8 |
3.8 - 4,6 |
49 |
44,5 |
4,61 |
100 |
| 6 |
0,8 |
4.3 - 5,2 |
69,4 |
58 |
3,08 |
100 |
| 10 |
1 |
5.6 - 6,7 |
116 |
79,5 |
1,83 |
100 |
| 16 |
1 |
6.4 - 7,8 |
175 |
111 |
1,15 |
100 |
| 25 |
1,2 |
8.1 - 9,7 |
275 |
146 |
0,727 |
100 |
| 35 |
1,2 |
9.0 - 10,9 |
372 |
180 |
0,524 |
100 |
| 50 |
1,4 |
10.6 - 12,8 |
496 |
225 |
0,387 |
100 |
| 70 |
1,4 |
12.1 - 14,6 |
701 |
280 |
0,268 |
100 |
| 95 |
1,6 |
14.1 - 17,1 |
969 |
344 |
0,193 |
100 |
| 120 |
1,6 |
15.6 - 18,8 |
1202 |
397,5 |
0,153 |
100 |
| 150 |
1,8 |
17.3 - 20,9 |
1478 |
455 |
0,124 |
100 |
| 185 |
2 |
19.3 - 23,3 |
1853 |
519 |
0,0991 |
100 |
| 240 |
2,2 |
22.0 - 26,6 |
2417 |
541 |
0,0754 |
100 |
| 300 |
2,4 |
24.5 - 29,6 |
3024 |
636 |
0,0601 |
100 |
| 400 |
2,6 |
27.5 - 33,2 |
3825 |
727 |
0,047 |
100 |
300 / 500 PVC-únicos núcleos de V, fio fino encalhado
|
Condutor
seção transversal
|
mínimo
parede-espessura
|
Ø exterior
mínimo - máximo.
|
Peso
aproximadamente.
|
Máximo
avaliação atual
℃ do ar 25 |
Condutor
C.C. resistente
em 20°C
|
Padrão
comprimento |
| milímetro do ² |
milímetro |
milímetro |
quilograma/quilômetro |
|
Ω/km |
m /coil |
| 0,5 |
0,6 |
2.1 - 2,5 |
9 |
13,3 |
39 |
100 |
| 0,75 |
0,6 |
2.2 - 2,7 |
12,2 |
17 |
26 |
100 |
| 1 |
0,6 |
2.4 - 2,8 |
14,8 |
20 |
19,5 |
100 |
450 / 750 PVC-únicos núcleos de V, fio fino encalhado
|
Condutor
seção transversal
|
mínimo
parede-espessura
|
Ø exterior
mínimo - máximo.
|
Peso aproximadamente. |
Mínimo
Resistência de isolação
no ℃ 70
|
Máximo
avaliação atual
℃ do ar 25 |
C.C. do condutor resistente em 20°C |
Padrão
comprimento |
| milímetro do ² |
milímetro |
milímetro |
quilograma/quilômetro |
MΩ.km |
|
Ω/km |
m |
| 1,5 |
0,7 |
2.8 - 3,4 |
19 |
0,010 |
16 |
13,3 |
100 |
| 2,5 |
0,8 |
3.4 - 4,1 |
30 |
0,009 |
20 |
7,98 |
100 |
| 4 |
0,8 |
3.9 - 4,8 |
44 |
0,007 |
25 |
4,95 |
100 |
| 6 |
0,8 |
4.4 - 5,3 |
63 |
0,006 |
36 |
3,3 |
100 |
| 10 |
1 |
5.7 - 6,8 |
112 |
0,0056 |
50 |
1,91 |
100 |
| 16 |
1 |
6.7 - 8,1 |
169 |
0,0046 |
68 |
1,21 |
100 |
| 25 |
1,2 |
8.4 - 10,2 |
251 |
0,0044 |
89 |
0,78 |
100 |
| 35 |
1,2 |
9.7 - 11,7 |
369 |
0,0038 |
110 |
0,554 |
1000 |
| 50 |
1,4 |
11.5 - 13,9 |
528 |
0,0037 |
134 |
0,386 |
1000 |
| 70 |
1,4 |
13.2 - 16,0 |
756,5 |
0,0032 |
171 |
0,272 |
1000 |
| 95 |
1,6 |
15.1 - 18,2 |
988,1 |
0,0032 |
207 |
0,206 |
1000 |
| 120 |
1,6 |
16.7 - 20,2 |
1205,7 |
0,0029 |
239 |
0,161 |
1000 |
| 150 |
1,8 |
18.6 - 22,5 |
1529,9 |
0,0029 |
275 |
0,129 |
1000 |
| 185 |
2 |
20.6 - 24,9 |
1883,5 |
0,0029 |
314 |
0,106 |
1000 |
| 240 |
2,2 |
23.5 - 28,4 |
2394,5 |
0,0028 |
369 |
0,0801 |
1000 |
* as dimensões e as especificações podem ser mudadas sem aviso prévio.
embalagem
– Bobina na folha 100m (até à data de 10 milímetros2)
– Bobina no cartão (100m) como necessário (até 6 milímetros2)
– Cilindro (até à data de 35 milímetros2)
– O outro pacote como necessário
Dados do cilindro de cabo
| CILINDROS DE CABO |
Diâmetro de D1=Flange (milímetro) |
Largura de W=Useful (milímetros) |
Diâmetro de D2=Barrel (milímetro) |
 |
1000 |
700 |
500 |
| 1100 |
700 |
550 |
| 1200 |
700 |
600 |
| 1400 |
750 |
710 |
| 1600 |
900 |
900 |
| 1800 |
1120 |
1000 |
| 2400 |
1150 |
1300 |
