| Lugar de origem: | CHINA |
|---|---|
| Marca: | OEM |
| Certificação: | CE, CB |
| Preço: | Negotiation |
| Packaging Details: | Standard export package |
| Tempo de entrega: | 15-20 dias ou negociações de trabalho |
| Termos de pagamento: | T/T, L/C, D/P, união ocidental, Paypal, pagamentos seguros |
| Aplicação: | Industrial, subterrâneo | Material de isolação: | XLPE |
|---|---|---|---|
| Maestro Material: | Cobre | Tipo: | Baixa tensão |
| Tensão: | 0.6/1kV | Núcleo: | 4 |
| Realçar: | 1kV fire rated electrical cable,240mm2 fire resistant power cable,240mm2 fire resistant electrical cable |
||

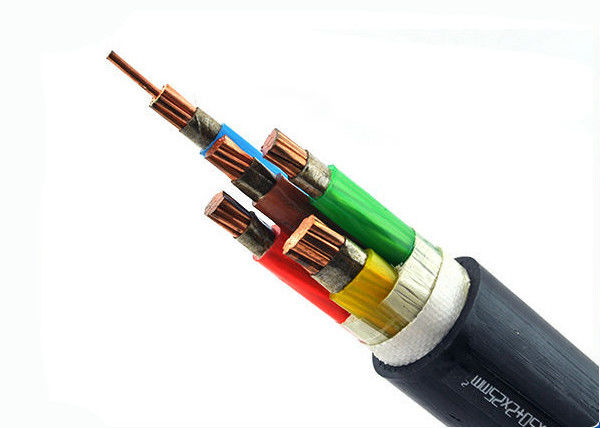

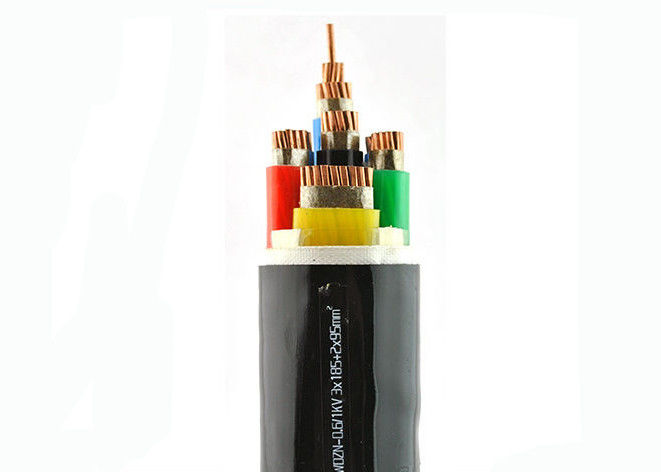

Fogo do núcleo da baixa tensão 4 - isolação resistente 0.6/1kV Mica Tape do cabo XLPE
|
Aplicações Estes cabos são usados para o fornecimento de eletricidade no sistema da instalação da baixa tensão, eles são apropriados para a instalação dentro dentro e fora, em canais de cabo, sob a terra, em estações do poder e de interruptor, distribuições locais da energia, plantas industriais, onde não há nenhum risco de dano mecânico. 1. Condutores Os condutores serão tampouco da classe 1 ou da classe 2 de cobre recozido liso ou metal-revestido ou do alumínio liso ou da liga de alumínio, ou da classe 5 de cobre liso ou metal-revestido de acordo com IEC 60228.
3. Conjunto/coberta interna As cobertas internas podem ser expulsadas ou dobrado. Para cabos com núcleos circulares, exceto cabos com mais de cinco núcleos, uma coberta interna dobrada será permitida somente se os interstício entre os núcleos são enchidos substancialmente. Uma pasta apropriada é permitida antes da aplicação de uma coberta interna expulsa. O material é compatível com o material de isolamento, os materiais usados para cobertas e enchimentos internos serão apropriados para a temperatura de funcionamento do cabo e compatíveis com o material de isolamento. Para cabos livres do halogênio, a coberta e os enchimentos internos igualmente serão composto livre do halogênio. Fios de aço/de aço aplicados helicoidal sobre a coberta interna conforme IEC 60502-1, ou fitas de alumínio/de aço dobro de alumínio/galvanizadas e fio de cobre de cobre/estanhado podem igualmente ser fabricados mediante solicitação. A bainha exterior será do tipo expulso ST1/ST2 do PVC conforme IEC 60502-1, tipo ST3/ST7 do polietileno, composto livre ST8 do halogênio, Polychloroprene, polietileno chlorosulfonated ou os polímeros similares, tipo SE1 estão igualmente disponíveis a pedido. Os cabos podem ser fornecidos com a chama especial - a bainha exterior retardadora do PVC a cumprir com as exigências do teste da chama de IEC 60332-3-22, de IEC 60332-3-23 e de IEC 60332-3-24, material livre do halogênio cumpre a IEC60754-1/2 e a IEC 60684-2. |
| No.cores x cruz-segundo. |
Isolação espessura |
Substantivo Bainha |
Ø exterior aproximadamente. |
peso aproximadamente. |
Avaliações atuais no ar 30℃ | As avaliações atuais enterraram 20℃ | resistência máxima da C.C. em 20℃ |
| milímetro do ² | milímetro | milímetro | milímetro | quilograma/quilômetro | Ω/km | ||
| 4×4 | 1,0 | 1,8 | 14,9 | 339 | 30 | 38 | 4,61 |
| 4×6 | 1,0 | 1,8 | 16,1 | 436 | 38 | 48 | 3,08 |
| 4×10 | 1,0 | 1,8 | 19,3 | 669 | 53 | 66 | 1,83 |
| 4×16 | 1,0 | 1,8 | 21,8 | 953 | 70 | 86 | 1,15 |
| 4×25 | 1,2 | 1,8 | 26,0 | 1374 | 94 | 112 | 0,73 |
| 4×35 | 1,2 | 1,8 | 28,7 | 1810 | 116 | 135 | 0,52 |
| 4×50 | 1,4 | 1,9 | 29,5 | 2312 | 139 | 161 | 0,39 |
| 4×70 | 1,4 | 2,1 | 33,0 | 3105 | 177 | 202 | 0,27 |
| 4×95 | 1,6 | 2,2 | 38,1 | 4179 | 217 | 240 | 0,19 |
| 4×120 | 1,6 | 2,4 | 41,1 | 5185 | 254 | 274 | 0,15 |
| 4×150 | 1,8 | 2,5 | 45,8 | 6414 | 294 | 309 | 0,12 |
| 4×185 | 2,0 | 2,7 | 50,5 | 7901 | 337 | 346 | 0,10 |
| 4×240 | 2,2 | 2,9 | 55,7 | 10249 | 401 | 403 | 0,08 |
| 4×300 | 2,4 | 3,1 | 63,4 | 13365 | 470 | 459 | 0,06 |
 |
|
|
|
|||
| A1 – parede termicamente insolated (Único-núcleo) | A2 – parede termicamente insolated (multi-núcleo) | B1 – electroduct aparente (Único-núcleo) | B2 – electroduct aparente (multi-núcleo) | |||
|
|
|
|
|||
| B1 – Electroduct na alvenaria (Único-núcleo) | B1 – Electroduct na alvenaria (multi-núcleo) | C – na parede | C – no teto | |||
|
|
|
|
|||
| C – bandeja Não-perfurada | F – bandeja perfurada (Único-núcleo) | F – bandeja perfurada (multi-núcleo) | F – suspendido (Único-núcleo) | |||
|
|
|
|
|||
| E – suspendido (multi-núcleo) | B2 – espaço da construção | B2 – espaço da construção | B1 – Electroduct (Único-núcleo) | |||
|
|
|
|
|||
| B2 – Electroduct (Multi-núcleo) | B2 – canal adutor fechado encaixado no assoalho (multi-núcleo) | B2 – canal adutor fechado encaixado no assoalho (multi-núcleo) | B1 – canal adutor ventilado encaixado no assoalho | |||
|
|
|||||
| C – encaixado na alvenaria | D – enterrado na proteção mecânica adicional | |||||
| CILINDROS DE CABO | Diâmetro de D1=Flange (milímetro) | Largura de W=Useful (milímetros) | Diâmetro de D2=Barrel (milímetro) |
|
1000 | 700 | 500 |
| 1100 | 700 | 550 | |
| 1200 | 700 | 600 | |
| 1400 | 750 | 710 | |
| 1600 | 900 | 900 | |
| 1800 | 1120 | 1000 | |
| 2400 | 1150 | 1300 |
Por um período começar na data enviou os bens ao comprador e a continuação por um período de 12 meses depois disso.
