| Lugar de origem: | CHINA |
|---|---|
| Marca: | OEM |
| Certificação: | ISO/RoHS/CE |
| Quantidade de ordem mínima: | 200 medidores |
| Preço: | Negotiation |
| Detalhes da embalagem: | pacote padrão da exportação |
| Tempo de entrega: | 15-20 dias ou negociações de trabalho |
| Termos de pagamento: | T/T, L/C, D/P, união ocidental, Paypal, pagamentos seguros |
| Habilidade da fonte: | 50000meters pela semana |
| CONDUTOR: | De cobre encalhado da classe 2 do cobre do sólido da classe 1 | Isolação: | XLPE |
|---|---|---|---|
| Enchimento: | HFFR (retardador livre do ame do fl do halogênio) | Bainha interna: | HFFR (retardador livre do ame do fl do halogênio) |
| Armadura: | fl galvanizado nos fios de aço e fl nos fios de cobre desencapados cobertos com uma espiral contrária | Bainha exterior: | HFFR (retardador livre do ame do fl do halogênio) |
| Cor exterior da bainha: | Cinza | ||
| Realçar: | HFFR 2 Core Armored Cable,LSZH 4 core armoured cable,LSZH Armored Power Cables |
||

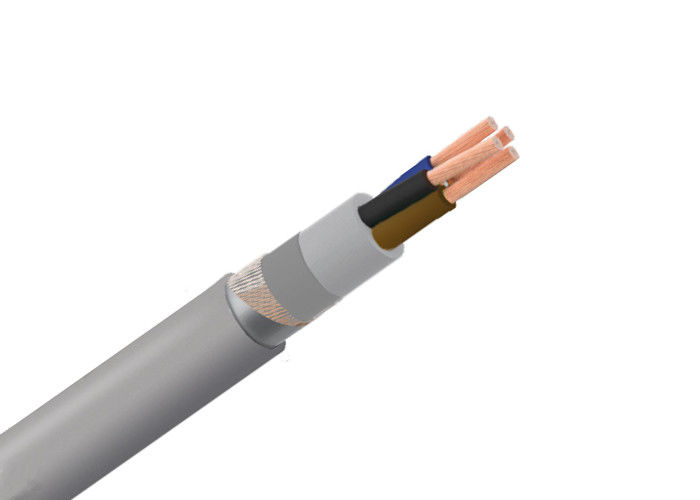

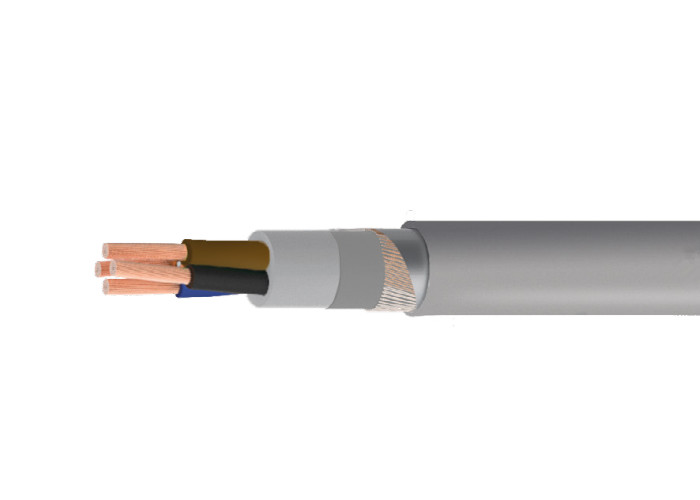

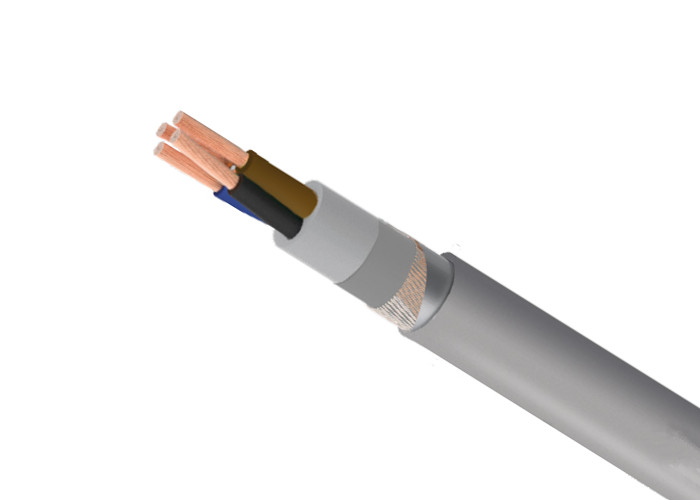

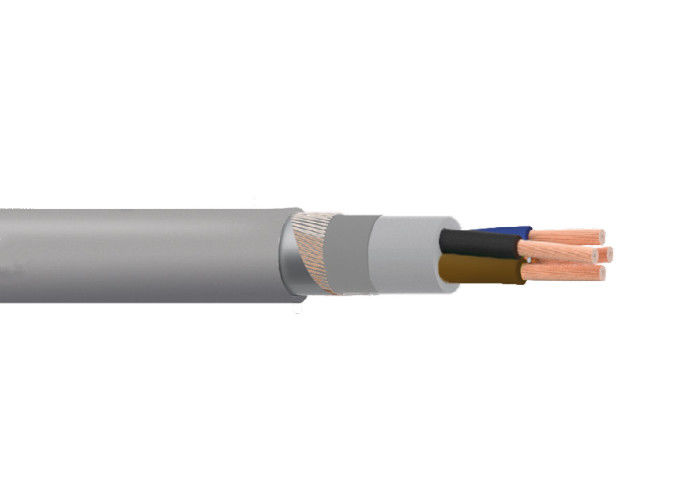

0.6/1kV 2 cabo distribuidor de corrente blindado do núcleo LSZH do núcleo 4 para industrial
APLICAÇÃO:
O cabo zero do halogênio do baixo fumo (LSZH) é usado para aplicações industriais. Apropriado para a colocação subterrânea e onde há uma obrigação mecânica.
CARACTERÍSTICAS:
Avaliação Uo/U da tensão: 0.6/1kV
Tensão do teste: C.A. 3.5kV
Avaliação da temperatura
Funcionamento máximo: 90ºC
O máximo procura um caminho mais curto: 250°C
Raio de curvatura mínimo: diâmetro total de 15 x

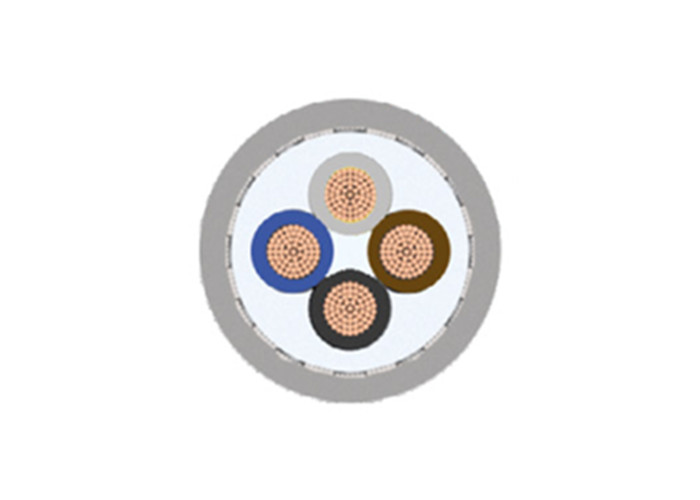

CONSTRUÇÃO:
Condutor
Cobre do sólido da classe 1
De cobre encalhado da classe 2
Isolação
XLPE (polietileno ligado)
Enchimento
HFFR (retardador livre do ame do fl do halogênio)
Bainha interna
HFFR (retardador livre do ame do fl do halogênio)
Armadura
O fl galvanizado nos fios de aço e o fl em fios de cobre desencapados cobriram
com uma espiral contrária aberta da fita de aço galvanizada
Bainha exterior
HFFR (retardador livre do ame do fl do halogênio)
Cor exterior da bainha
Cinza
DIMENSÕES
| NO. DE NÚCLEOS |
CRUZ NOMINAL ÁREA SECIONAL milímetro do ² |
DIÂMETRO NOMINAL DO CONDUTOR milímetro |
ESPESSURA NOMINAL DA ISOLAÇÃO milímetro |
ESPESSURA NOMINAL DA BAINHA EXTERIOR milímetro |
MACACÃO NOMINAL DIÂMETRO milímetro |
SUBSTANTIVO PESO kg/km |
| 2 2 2 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 3 3 3 3 3 4 4 4 4 4 4 4 4 4 4 4 4 4 5 5 5 5 5 5 5 5 |
1.5/1.5 2.5/2.5 4/4 6/6 10/10 16/16 25/16 35/16 50/25 70/35 95/50 1.5/1.5 2.5/2.5 4/4 6/6 10/10 16/16 25/16 35/16 50/25 70/35 95/50 120/70 150/70 1.5/1.5 2.5/2.5 4/4 6/6 10/10 16/16 25/16 35/16 50/25 70/35 95/50 120/70 150/70 1.5/1.5 2.5/2.5 4/4 6/6 10/10 16/16 25/16 35/16 |
1,36 1,75 2,22 2,71 3,85 4,70 5,85 6,90 8,10 9,70 11,40 1,36 1,75 2,22 2,71 3,85 4,70 5,85 6,90 8,10 9,70 11,40 12,65 14,15 1,36 1,75 2,22 2,71 3,85 4,70 5,85 6,90 8,10 9,70 11,40 12,65 14,15 1,36 1,75 2,22 2,71 3,85 4,70 5,85 6,90 |
0,70 0,70 0,70 0,70 0,70 0,70 0,90 0,90 1,00 1,10 1,10 0,70 0,70 0,70 0,70 0,70 0,70 0,90 0,90 1,00 1,10 1,10 1,20 1,40 0,70 0,70 0,70 0,70 0,70 0,70 0,90 0,90 1,00 1,10 1,10 1,20 1,40 0,70 0,70 0,70 0,70 0,70 0,70 0,90 0,90 |
1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,90 2,00 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 2,00 2,10 2,20 2,40 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,90 2,10 2,20 2,40 2,50 1,80 1,80 1,80 1,80 1,80 1,80 1,80 1,90 |
13,6 14,3 15,3 16,3 18,5 20,2 22,5 24,6 27,6 31,4 35,2 14,0 14,8 15,9 16,9 19,4 21,2 24,6 26,0 29,4 33,9 38,0 42,5 47,2 14,7 15,7 16,8 18,0 20,7 22,8 26,8 28,5 32,4 38,4 42,9 47,0 52,0 15,5 16,5 17,8 19,1 22,2 24,5 28,9 31,1 |
389 451 534 633 857 1096 1292 1574 2043 2711 3669 429 505 608 731 975 1268 1697 1908 2537 3430 4626 5960 7136 467 554 673 815 1132 1487 2039 2334 3120 4589 6101 7354 8818 519 620 760 928 1300 1722 2389 2786 |
CARACTERÍSTICAS ELÉTRICAS
| CRUZ NOMINAL ÁREA SECIONAL milímetro do ² |
ÁREA DE SEÇÃO TRANSVERSAL DE COBRE EQUIVALENTE DO CONDUTOR DA ARMADURA milímetro do ² |
C.C. MÁXIMA DO CONDUTOR RESISTÊNCIA em 20°C ohm/km |
| 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 |
1,5 2,5 4 6 10 16 16 16 25 35 50 60 75 95 100 100 100 |
12,1 7,41 4,61 3,08 1,83 1,15 0,727 0,524 0,387 0,268 0,193 0,153 0,124 0,0991 0,0754 0,0601 0,0471 |
CAPACI LEVANDO ATUAL
| CRUZ NOMINAL ÁREA SECIONAL milímetro do ² |
CORRENTE AVALIADO |
||||
| 1 | 2 | 3 & 4 | 3 | 111 | |
| 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 |
33 43 57 72 99 131 177 217 265 336 415 485 557 647 775 894 1061 |
25 34 44 57 77 102 |
24 32 42 53 73 97 132 162 197 250 308 359 412 475 564 649 761 |
26 34 44 56 77 102 138 170 207 263 325 380 437 507 604 692 812 |
32 42 56 71 96 128 173 212 258 328 404 471 541 626 749 864 1018 |
